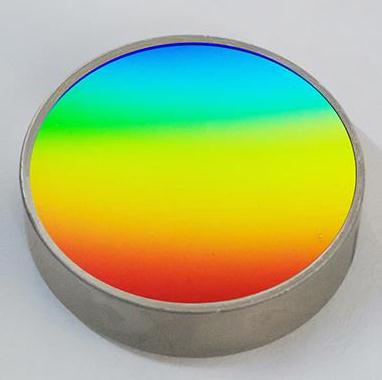

羅蘭圓凹面全息光柵

羅蘭凹面全息光柵

凹柵羅蘭式

這種類型的光柵是19世紀羅蘭發(fā)明的經(jīng)典規(guī)則凹面光柵的全息復制品。羅蘭光柵具有沿凹面弦等距的直槽。

 羅蘭圓

這些光柵優(yōu)選用于基于羅蘭圓的安裝，即直徑等于光柵曲率半徑的圓。如果入口狹縫位于羅蘭圓上，那么光譜焦點也將位于該圓上。

如果r是曲率半徑，α和β分別是入射角和衍射角，那么

La=Rcosα

lb=rcosβ

其中l(wèi)a和lb是從光柵中心到入口狹縫和光譜焦點的距離。

羅蘭光柵的特點分辨率高

對于羅蘭圓上的所有點，像差（像散除外）都很小，這使得光柵適用于寬光譜范圍。

由于所有衍射階都集中在羅蘭圓上，所以可以同時對不同階進行測量。

極低雜散光

效率高

全息光柵的正弦槽形輪廓比三角形“閃耀”輪廓具有更好的整體性能。盡管閃耀凹面光柵在光柵中心的效率可能更高，但表面上的其他點是“熄滅”的，因此效率較低。

精確的槽頻

槽頻率（在光柵中心）在標稱值的±0.2槽/mm范圍內準確。光柵采用光學平面波前全息曝光，確保槽平直等間距。

刻線	600~2400Lines/mm
厚度公差	±0.1mm
閃耀波長	250-500nm
材料	K9
鍍膜	鋁
類型	反射衍射光柵
