道威棱鏡

道威棱鏡（Dove Prism ）是一種重要的光學元件，廣泛應用于光學系統中。其獨特的結構和光學特性使其在圖像旋轉、光束偏轉等方面具有重要作用。

結構特性：

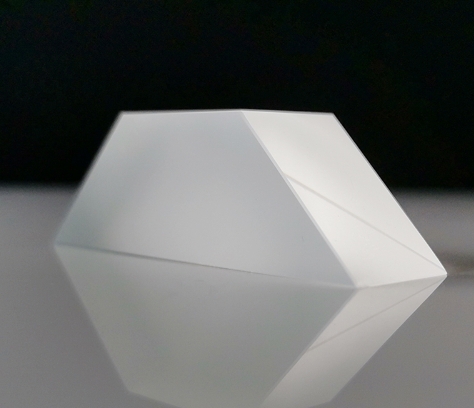

道威棱鏡通常由一塊長方體玻璃制成，其底面和頂面平行，側面為矩形。棱鏡的關鍵特性在于其對稱底角，這使得入射光線在棱鏡內部發生全反射，從而改變光線的傳播方向。通過幾何光學原理，可以分析道威棱鏡的結構特征，并研究入射光線在主截面內的傳輸偏轉特性。

工作原理：

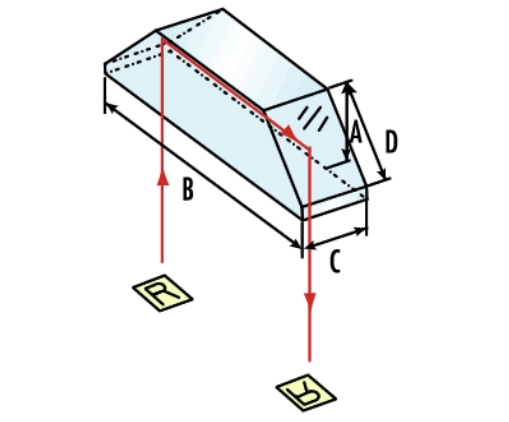

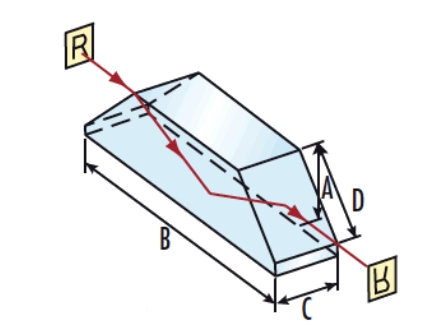

道威棱鏡的工作原理基于全反射現象。當光線以一定角度入射到棱鏡的一個側面時，光線在棱鏡內部發生全反射，并從另一側面射出。由于棱鏡的對稱結構，出射光線相對于入射光線發生了旋轉。具體來說，如果棱鏡繞其長軸旋轉一個角度，出射光線將旋轉兩倍的角度。

應用：

圖像旋轉：道威棱鏡常用于光學系統中的圖像旋轉。例如，在顯微鏡中使用道威棱鏡可以實現圖像的180度旋轉，從而簡化了顯微鏡的機械設計。

光束偏轉：在激光系統中，道威棱鏡可以用于改變光束的傳播方向，從而實現光束的精確控制。

光纖旋轉連接器：道威棱鏡在光纖旋轉連接器中也有重要應用。通過道威棱鏡的旋轉特性，可以實現光信號在旋轉連接器中的穩定傳輸。

研究進展：

近年來，隨著光學技術的發展，對道威棱鏡的研究也取得了許多進展。例如，利用TracePro光學設計軟件，對不同對稱底角道威棱鏡的信號圖像傳輸和旋轉特性進行了虛擬仿真，結果顯示，不同對稱底角結構的道威棱鏡均能實現信號圖像的傳輸和旋轉功能。


道威棱鏡作為一種重要的光學元件，其獨特的結構和光學特性使其在許多光學系統中具有廣泛的應用前景。通過對其結構特性和工作原理的深入研究，可以進一步優化其設計，提高其在實際應用中的性能。
